Восстановление ЖК-дисплея Silva-3200
2023-10-16
В ремонте прибор - эхолот "Silva-3200". Прибор включается, но ничего не показывает. Эхолот установлен на яхте 1976 года, неизвестно какого года выпуска прибор, можно предположить, что ему уже почти 50 лет.
![Внутренности Silva-3200](/images/ekran_silva/1.webp)

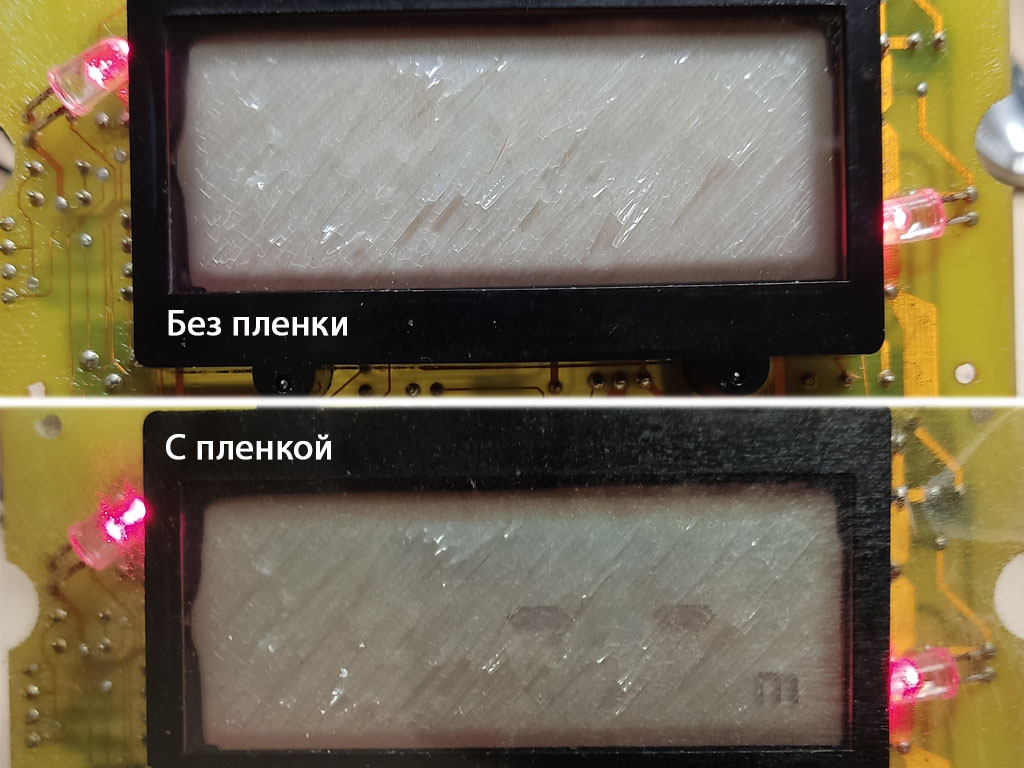

При осмотре видно, что на экране висят какие-то лохмотья, это оказалась поляризационная пленка, если посмотреть на экран через пленку, то информацию на экране можно разглядеть.
![Без поляризационной пленки и с ней](/images/ekran_silva/2.webp)

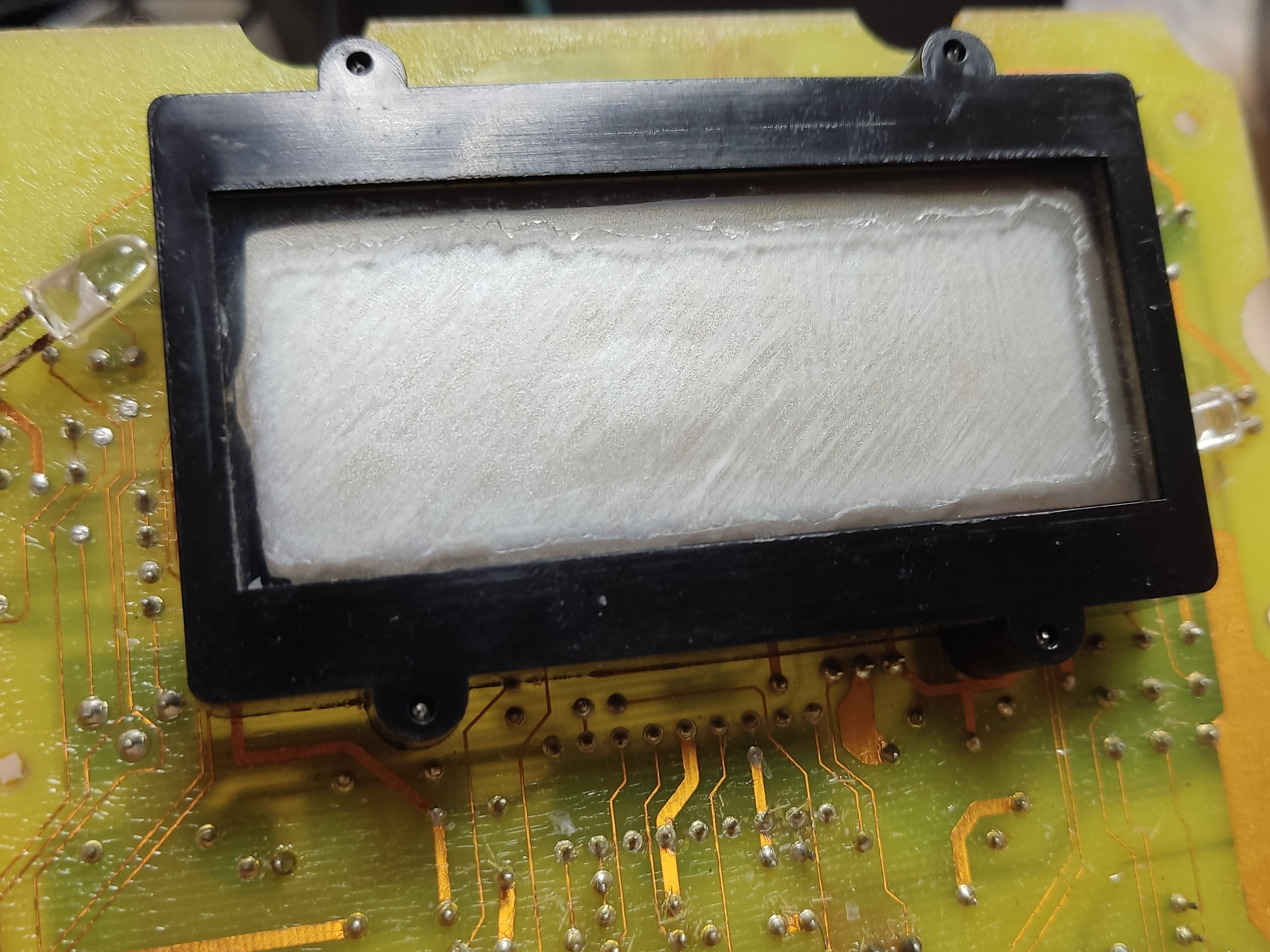

Теперь надо снять старую рассохшуюся пленку.
![Снимаем поляризационную пленку silva-3200](/images/ekran_silva/3.webp)
Вообще экран нужно достать полностью и аккуратно ножом снять пленку полностью.
![Полностью снимаем поляризационную пленку silva-3200](/images/ekran_silva/4.webp)
Теперь нужно взять поляризационную пленку и вырезать ее по размеру экранчика. Предварительно нужно определить правильный угол при котором дисплей виден.
Я взял пленку со старого ЖК-монитора. Вырезав ее по размеру, нужно очистить как пленку, так и дисплей от остатков клея. Затем просто бутербродом собираем все обратно.
![Восстановленный дисплей silva-3200](/images/ekran_silva/5.webp)
К сожалению оказалось что дисплей поврежден, и через некоторое время работы, в углу начало появляться пятно.
Как бы не был хорош прибор, но полностью восстановить индикацию не получилось, т.к. яркость кристаллов уже не та, может потому что некоторая часть вытекла, а может быть время берет свое.
Ночью кристаллов практически не видно, нужно присматриваться. Возможно белая подсветка была бы более удачной.
![Ночной режим silva-3200](/images/ekran_silva/7.webp)
Вот такой ремонт.
![Эхолот Silva-3200](/images/ekran_silva/6.webp)
