Переделка радиомышки Li-ion
2024-03-20
Со временем, у меня накопилось около 50 штук Li-ion аккумуляторов с контроллерами заряда от одноразовых вейпов, выкинуть жалко и применить некуда. Вариантов применения много, но так чтоб по делу - не очень. Большинство советов это переделать на li-ion фонарик или еще какую-нибудь ерунду из фикспрайса.
И лежали эти аккумуляторы у меня пока не сели батарейки в радиомышке. Эта мышка подключена к телевизору и используется редко, поэтому садилась она около двух лет. Вот когда мышь села, то сразу же стало понятно куда применить мои аккумуляторы.
Переделка радиомышки на Li-ion была очень простой. Настолько простой, что даже описывать особо нечего.
![Подключение Li-ion вместо батарейки](/images/li_ion_mishka/IMG_20240319_164313.webp)
![Переделка мышки на Li-ion](/images/li_ion_mishka/IMG_20240319_164402.webp)
![Аккумулятор внутри мышки](/images/li_ion_mishka/IMG_20240319_164432.webp)
![USB разъем для зарядки в отсеке батарей](/images/li_ion_mishka/IMG_20240320_083835.webp)
Аккумулятор Li-ion подключается прямо к место подключения батареек. И не важно, что две батарейки выдают 3 вольта, а аккумулятор 4,2 - мышь спокойно работает с напряжением до 5 вольт. Также в удобное место припаивается зарядник от той же одноразки, и выводится разъем для microUSB для зарядки нашего АКБ.
Единственное стоит заметить, что аккумулятор я устанавливаю внутрь корпуса, а не в отсек для батареек. Это я делаю исключительно из-за особенностей строения корпуса мыши, т.к. внутри отсека находятся шурпы, соединяющие две половинки корпуса мыши.
Переделав одну мышку, я нашел старенькую мышку которой пользовались очень давно и она лежала просто так несколько лет.
Переделка этой мышки была немножко интереснее.

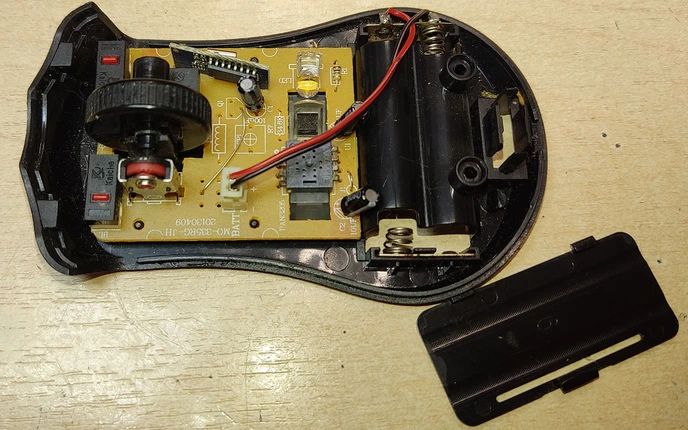

![Переделка радиомышки на Li-ion акб](/images/li_ion_mishka/IMG_20240320_091946.webp)
![Примерка аккумуляторов в мышь](/images/li_ion_mishka/IMG_20240320_092009.webp)
![Аккумуляторы влезли, но с нюансом](/images/li_ion_mishka/IMG_20240320_100216.webp)
В эту мышку, я решил установить два одинаковых параллельно соединенных аккумулятора, внутри оказалось немного тесновато, но тем не менее выход нашелся - пришлось удалить некоторые лишние детальки.
![Сточенный светодиод и вынесен радиомодуль](/images/li_ion_mishka/IMG_20240320_123450.webp)
Лишними детальками оказались красный светодиод и радиомодуль.
Светодиод я немного подточил чтобы не выпирал вверх, а радиомодуль пришлось выпаять и подсоединить проводами чтобы отвести немного в сторону.
![Места для аккумуляторов хватает](/images/li_ion_mishka/IMG_20240320_123621.webp)
Теперь немножко информации на счет установки разъема зарядки.
У меня есть разные варианты плат с USB-разъемами, просто выбрал который больше понравился. Берем его плоскогубцами, и паяльником нагреваем корпус microUSB-разъема, и прижимаем изнутри к месту установки.
В итоге пластик, от нагрева, начинает плавится и получаем отверстие по форме разъема, вот и все.
Припаиваем провода от зарядника к аккумулятора и собираем мышь обратно.

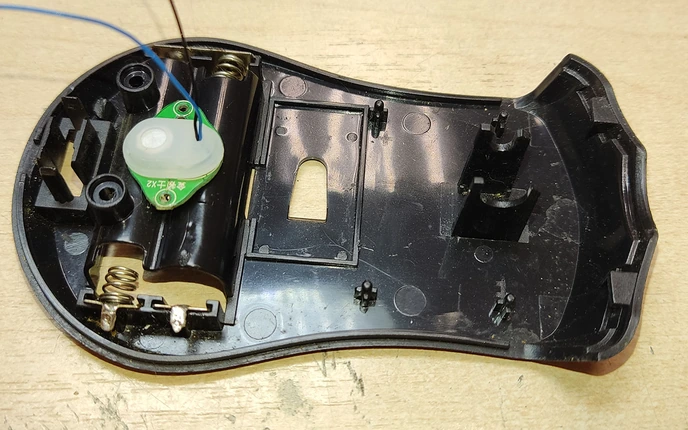

![Установка USB в радиомышку](/images/li_ion_mishka/IMG_20240320_131314.webp)
![Выведенный microUSB-разъем для зарядки](/images/li_ion_mishka/IMG_20240320_131319.webp)
Вот такая небольшая модернизация радиомышей. Если у вас есть нормальные и не очевидные предложения куда еще можно всунуть Li-ion от одноразок - пишите в комментариях.
![Внутренности мышки после переделки на Li-ion](/images/li_ion_mishka/IMG_20240320_132110.webp)
![Внутренности с другой стороны](/images/li_ion_mishka/IMG_20240320_132122.webp)
![Мышка собрана](/images/li_ion_mishka/IMG_20240320_133103.webp)
![Переделанные мышки](/images/li_ion_mishka/IMG_20240320_133338.webp)
![Мышки в батарейках Li-ion](/images/li_ion_mishka/IMG_20240320_133420.webp)
Также смотрите переделку радиомышки на видео!
