Термоголовка для Lukhan LK-B30
2021-06-02

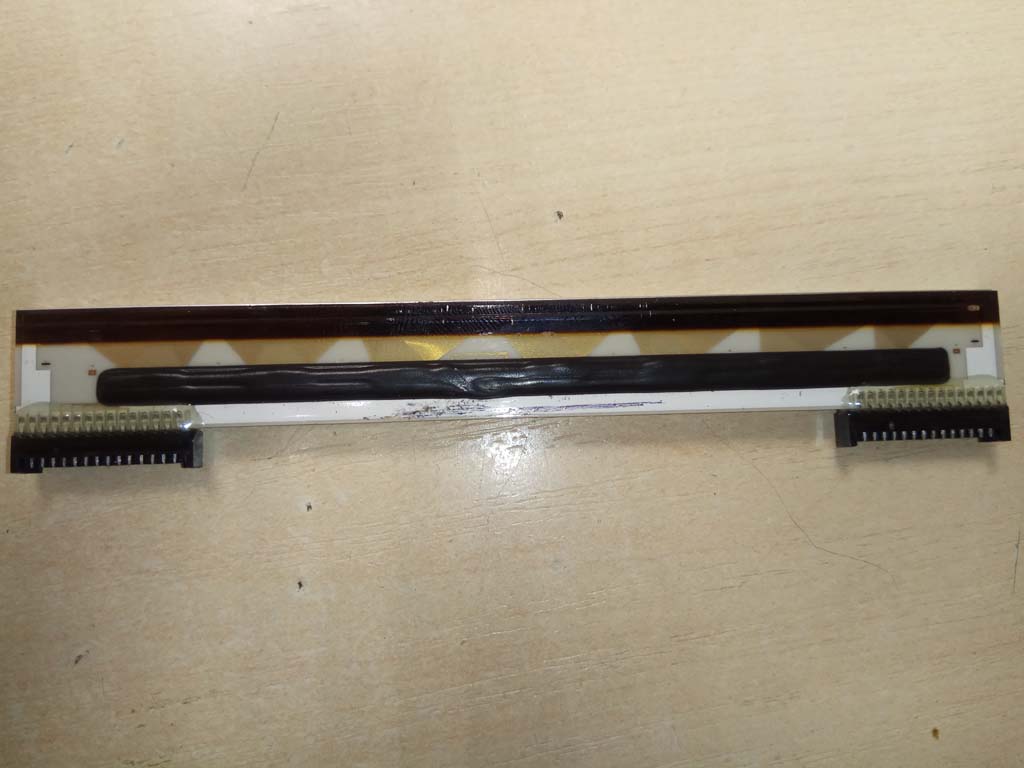

Хороший термопринтер Lukhan(Sewoo) LK-B30 широко используется организациями для печати этикеток, и ресурс этого принтера просто огромный. Но все равно рано или поздно износ неизбежен, и первой под износ попадает термоголовка. На этом принтере она износилась так, что появились сколы и в этих местах были пропуски печати, и из-за этого штрихкоды, напечатанные на этом принтере, становились нечитаемы.
![Старая термоголовка](/images/lukhan_lk-b30/IMG_20210217_093244.webp)

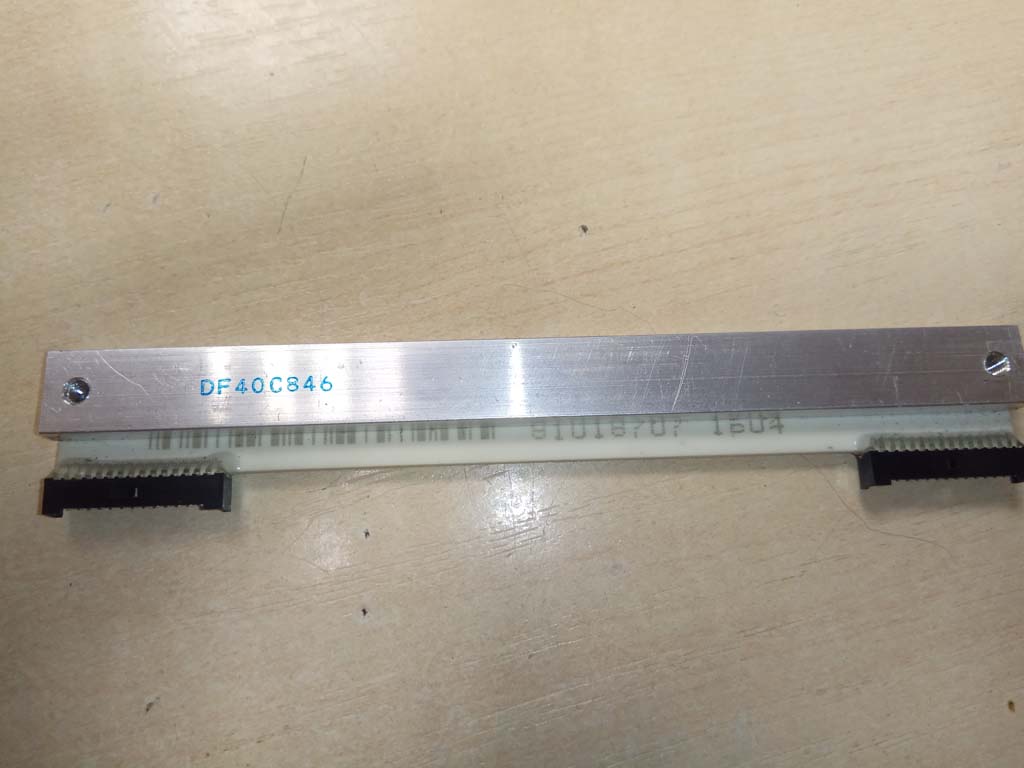

![Старая термоголовка Лукхан](/images/lukhan_lk-b30/IMG_20210217_093234.webp)
Поиск по размерам, по модели, по буквам, по модели принтера - не дали никаких результатов. Звонки и письма с фотографиями в сервисные центры также не дали результатов: все говорили, что заказать такую головку возможности нет, и предлагали купить новый современный принтер. А что еще могут посоветовать продажники?
Мои поиски продолжались около двух месяцев, и однажды я нашел информацию о том что Lukhan LK-B30 это некий аналог принтера Zebra 2844. Дальше уже стало проще - я нашел фотографии головки от Зебры и она была идентичной головке от Lukhan. Зная это, можно без проблем найти головку для Lukhan LK-B30 на aliexpress, указав в поиске zebra 2844.

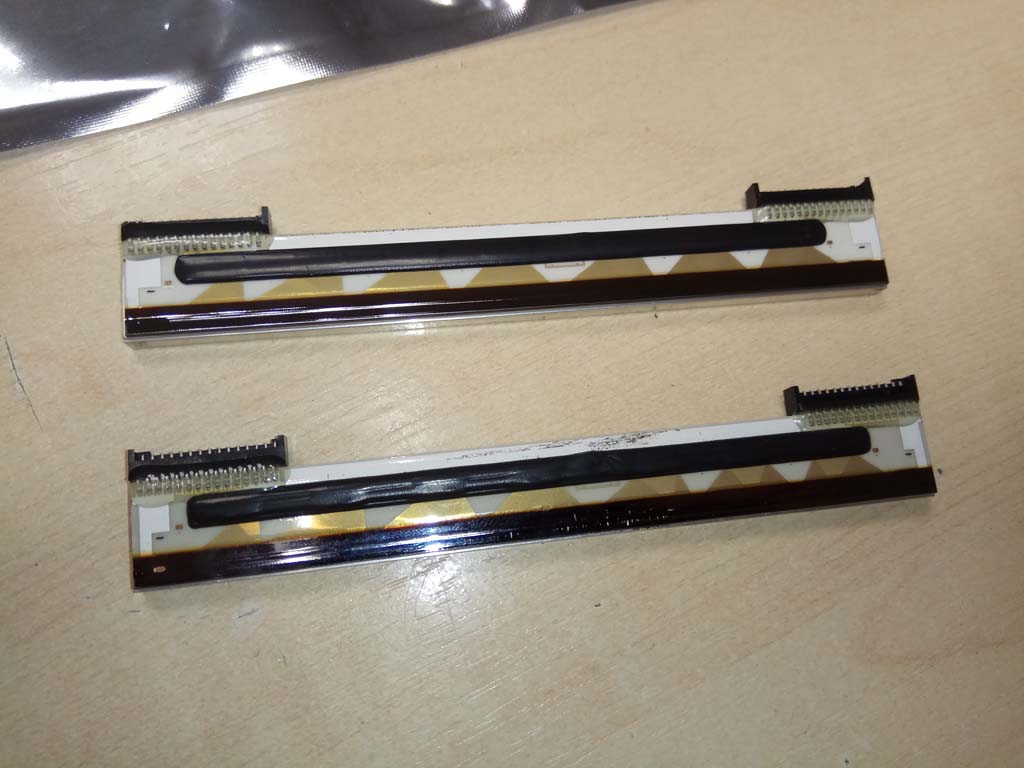

![Старая и новая термоголовки](/images/lukhan_lk-b30/IMG_20210529_143822.webp)
На этой фотографии сверху новая термоголовка, а снизу старая, видно что головки совершенно одинаковы. Осталось только установить ее на принтер и проверить работоспособность.
Замена термоголовки LUKHAN LK-B30
Фотографий разборки я не делал, поэтому опишу процесс сборки.

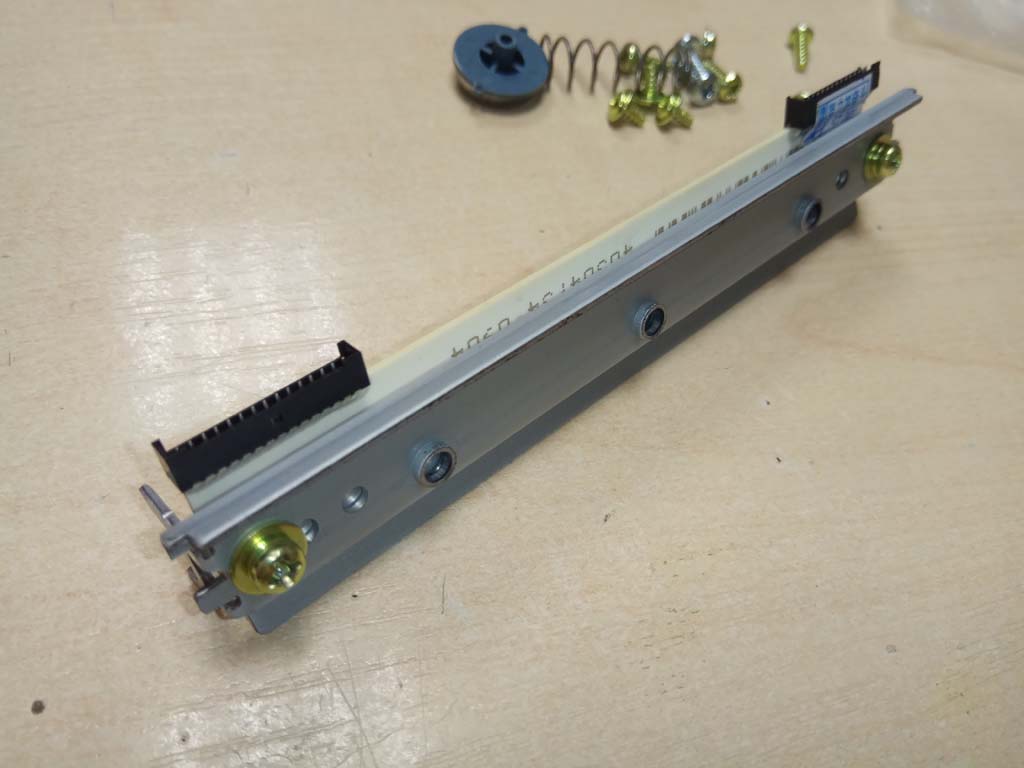

Для начала прикручиваем новую термоголовку к металлической пластине.
![Прикручиваем пластину](/images/lukhan_lk-b30/IMG_20210529_144025.webp)

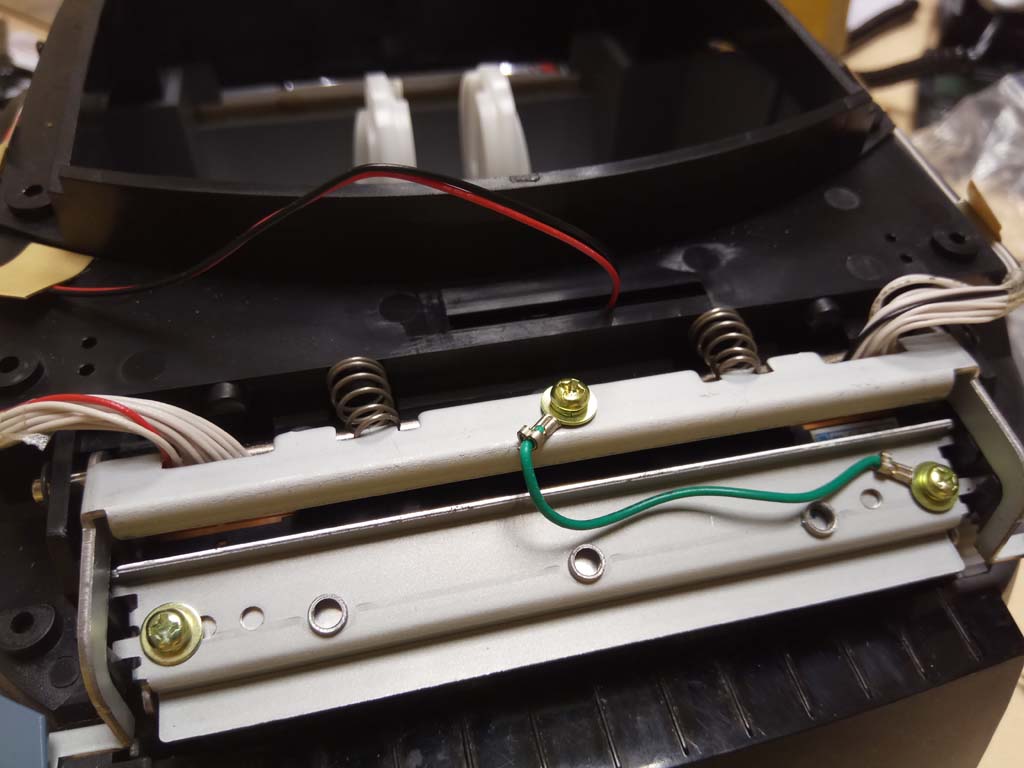

Теперь нужно изловчиться и присоединить коннекторы к головке с обоих сторон уже на принтере, затем завести металлическую пластину в пазы на крышке. Открутить один винт и присоединить зеленый провод.
![Подключаем коннекторы](/images/lukhan_lk-b30/IMG_20210529_144745.webp)

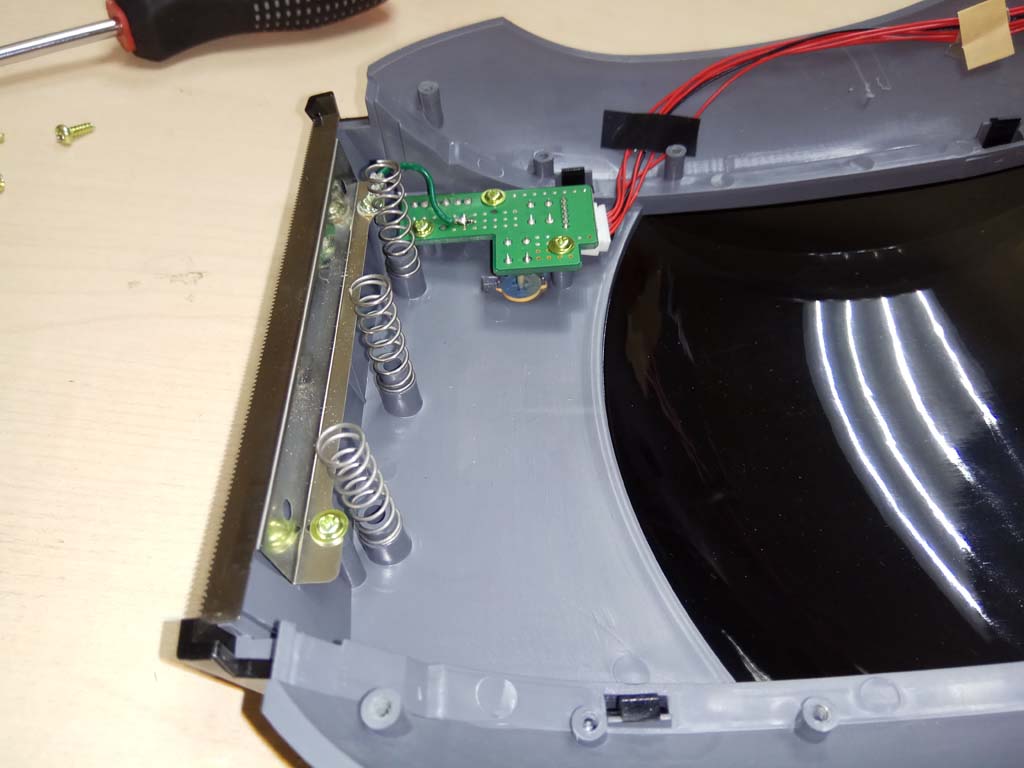

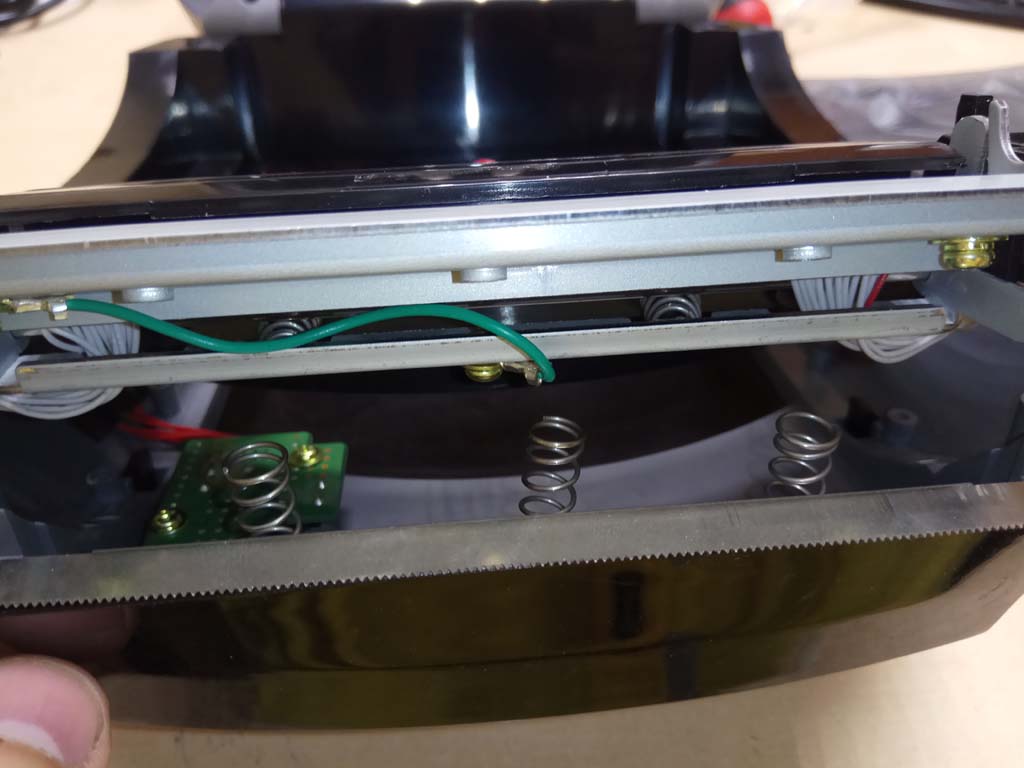

Теперь в положить принтер крышкой вниз, поставить пружины и сжать верхнюю и нижнюю часть так чтобы она полностью вошла внутрь, при этом нужно смотреть чтобы пружинки попали на свои места. Прихватываем парой винтов.
![Прижимаем термоголовку на место](/images/lukhan_lk-b30/IMG_20210529_150022.webp)
![Притягиваем шурупами](/images/lukhan_lk-b30/IMG_20210529_145121.webp)

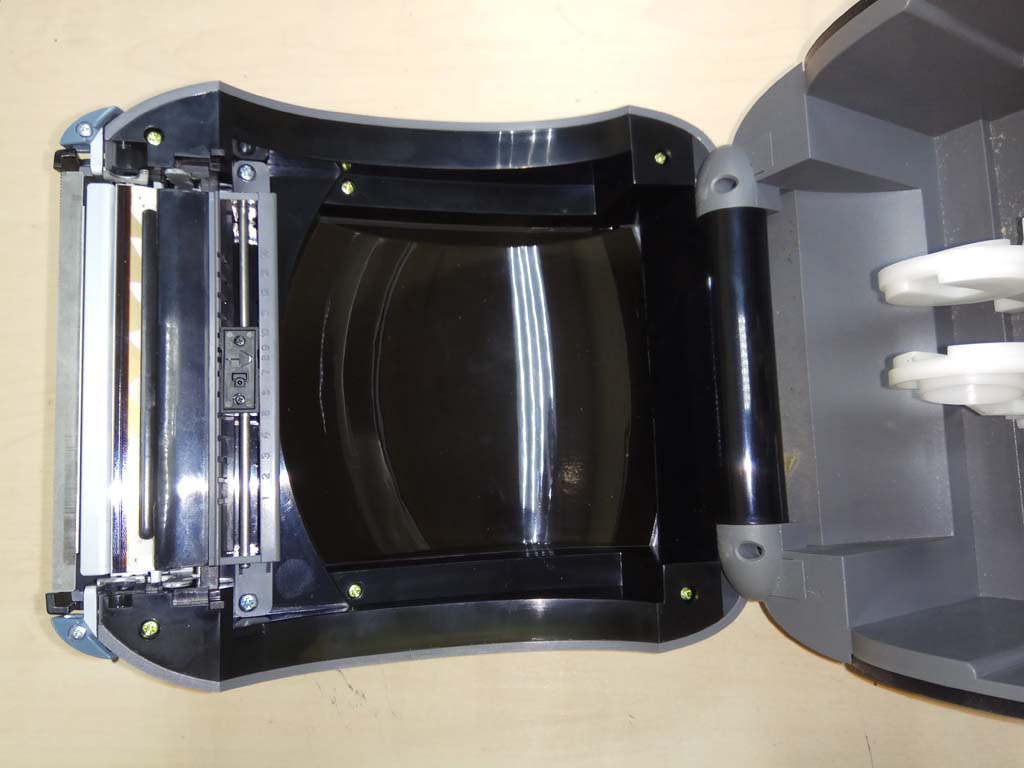

Дальше ставим планку с "глазом". И принтер готов.
![Закрываем корпус](/images/lukhan_lk-b30/IMG_20210529_145648.webp)

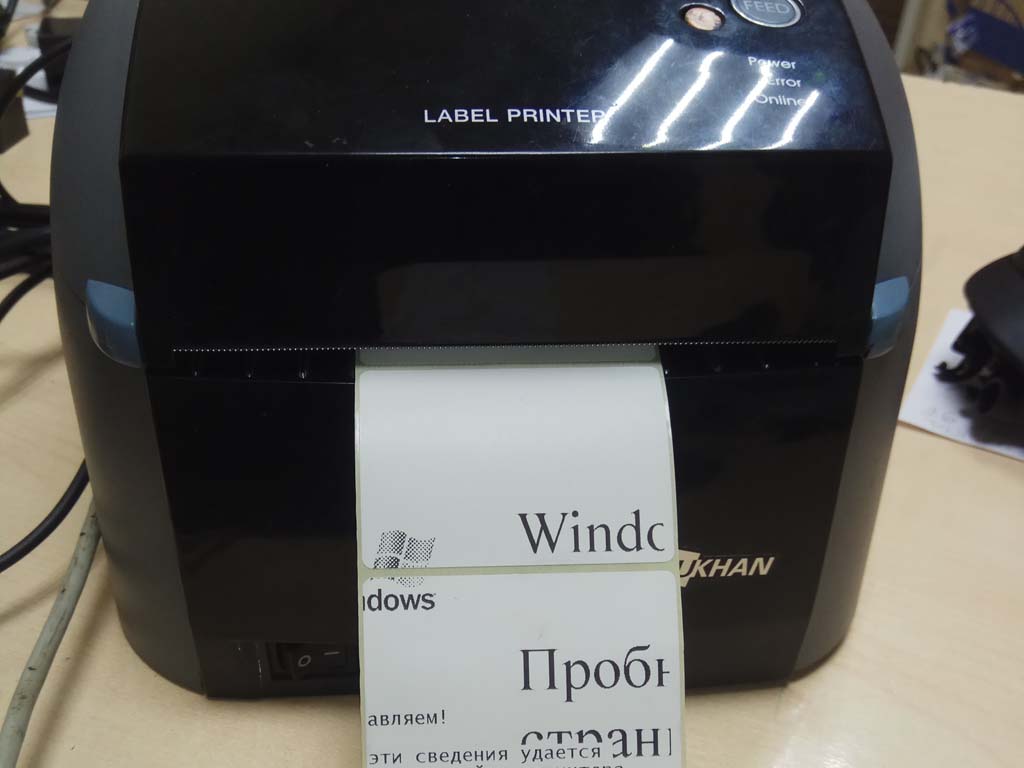

Осталось только проверить как печатает новая термоголовка.
![Пробная печать](/images/lukhan_lk-b30/IMG_20210601_114439.webp)
Теперь принтер печатает как новый. Кстати, существует две версии драйверов под этот принтер, не знаю чем они отличаются, но принтер с обычным драйвером не заработал. Подошла версия Z.
Скачать обычный драйвер.
Скачать Z-драйвер.
