Дисплей Вики Касса-Ф
2021-08-31
Автономная онлайн-касса Вики "Касса-Ф" поступила в ремонт с невключаемым дисплеем, в то время, как сам аппарат нормально включался. При внимательном осмотре обнаружилось, что на дисплее изображение показывается, просто не работает подсветка. Поэтому нужно извлечь дисплей и добраться до подсветки.
![Разборка вики касса-ф](/images/podsvetka_kassa_f/IMG_20210828_131953.webp)
При снятой задней крышке есть доступ к шлейфу экрана, на шлейфе есть два контакта идущие на подсветку. При включении кассы, на этих контактах появляется 23,5 вольт. Значит питание подается, и проблема в самой подсветке. Отключаем шлейф и внимаем экран, сделат это можно приподняв материнскую плату устройства.
![дисплей fmk-hs0430001](/images/podsvetka_kassa_f/IMG_20210828_132337.webp)
На шлейфе маркировка FMK-HS0430001. Снимаем металлическую рамку с экрана, и разделяем дисплей на две части.
![подсветка касса-ф](/images/podsvetka_kassa_f/IMG_20210828_132608.webp)
На этом моменте становится все понятно - все светодиоды почернели и нужна их замена.
![светодиодная подсветка касса-ф](/images/podsvetka_kassa_f/IMG_20210828_132959.webp)
На панельке маркировка JST43001. Можно было бы поменять панельку целиком, но перепаять светодиоды было быстрее чем ждать ее из китая.
На панельке находятся 7 светодиодов, подключены последовательно, таким образом, на каждый светодиод подается 3,35 вольта. Светодиоды подошли от подсветки экранов телефонов.

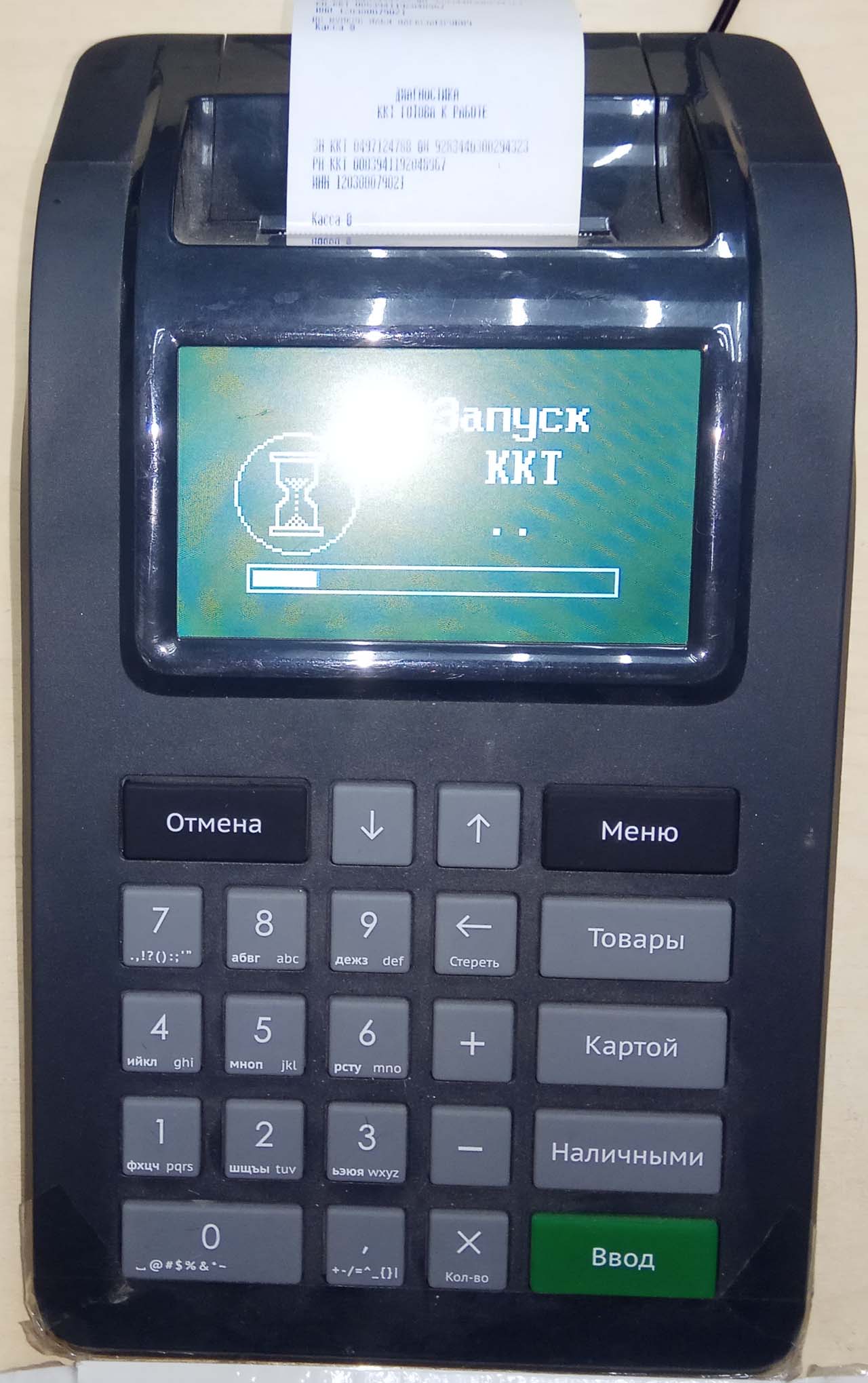

![Вики касса-ф](/images/podsvetka_kassa_f/IMG_20210828_142419.webp)
