Вобщем история такая - знакомому надоело то, что чтобы включить вытяжку на кухне нужно сделать множество различных тыканья в стекло вытяжки, и в последнее время это начало занимать более 10 минут. Вытяжка новомодная - вертикальная, с сенсорным управлением. Не знаю как где, но на кухне сенсорные кнопки это ад. Кто бы что ни говорил, а со временем сенсорная панель перестает работать, скорее всего из-за температуры и жира, и как ты ее не отмывай - жир внутри оседает.

Задача стояла такая - при включении в розетку, вытяжка должна включаться и все, больше ничего не нужно.
Не знаю как в других вытяжках, кстати модель вытяжки которую я переделывал - не знаю, а в этой блок управления был вынесен наружу, это очень сильно облегчило переделку.

Открываем коробку и видим плату управления вытяжкой PNF-44T, слева расположен блок питания на 12 вольт, справа реле, отводы на обмотки мотора вытяжки и разъем подключения сенсорной панели.

Логика работы этой платы очень простая - с сенсорной панели приходит сигнал на микросхему, микросхема в ответ замыкает реле, а реле подает напряжение 220 на двигатель.

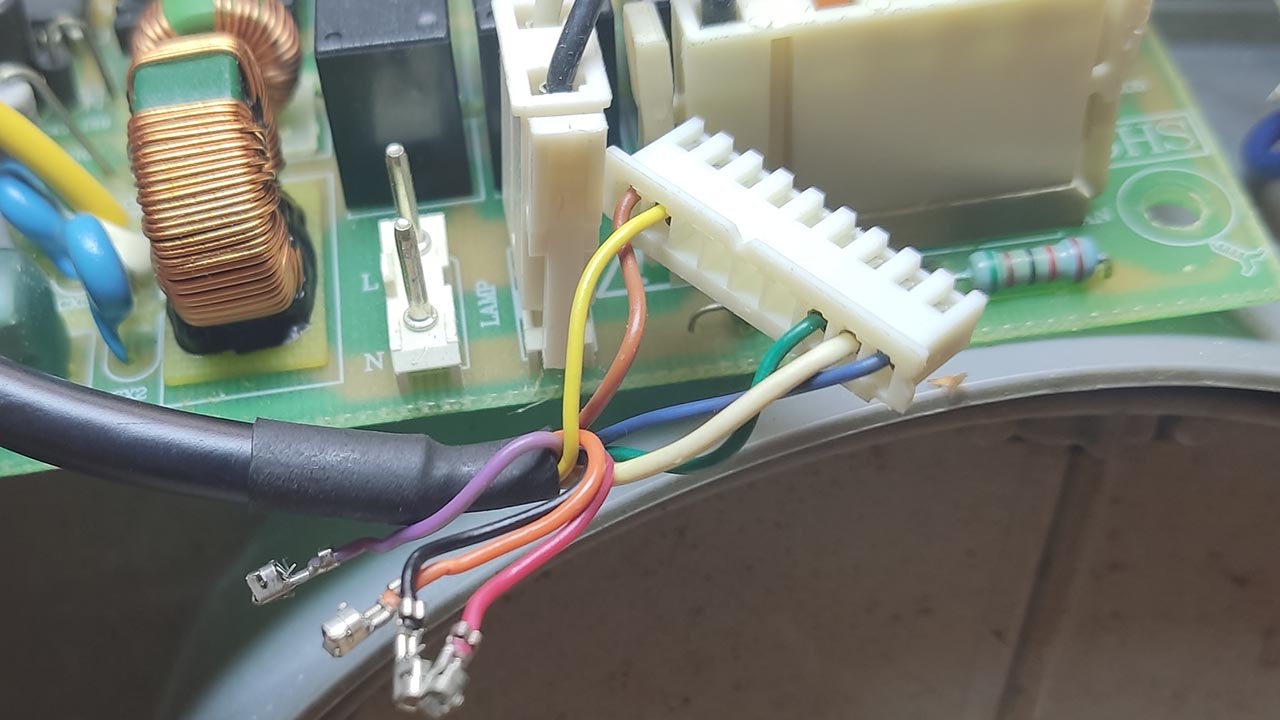

Вытяжка имеет четыре скорости, и с сенсорной панели приходит тоже четыре провода, по которым подается сигнал на включение. Эти провода нужно убрать из разъема.

Двигатель вытяжки управляется просто переключением обмоток, поэтому если подать на какую-то обмотку напряжение 220В - он начнет вращаться, а большего для переделки ничего и не надо. Идея в том чтобы подключить двигатель сразу в розетку, но так как на вытяжке есть еще дисплей и подсветка, то нужно не просто подкинуть провода на обмотку, но и оставить 12В на периферию.
Для того чтобы не получилось так, что напряжение подастся одновременно на несколько обмоток и нужно было отключить сигнальные провода от панели управления.

У меня был двухпозиционный переключатель, поэтому я решил подключить его, чтобы можно было выбрать скорость вытяжки. Подключил ко 2-й и 4-й обмоткам. Теперь вместо реле обмотки переключает клавиша. Для клавиши я вырезал отверстие в крышке блока.

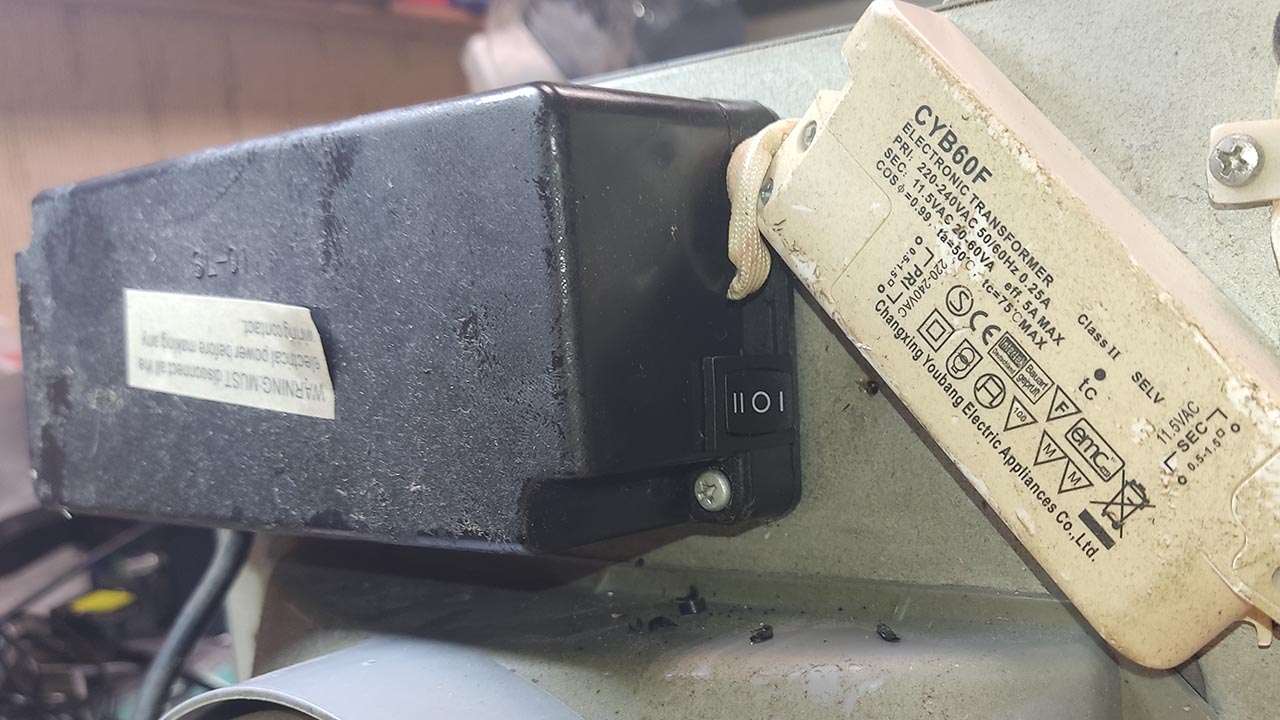

В собранном виде все выглядит очень красиво.

Кстати, в интернете можно купить готовый блок с кнопками для переключения обмоток, но в случае с сенсорной стеклянной вытяжкой устанавливать его некуда, да и задача была лишь в том, чтобы при включении вытяжки в розетку она сразу включалась.
