Ремонт усилителя Gryphon Lite 2x80
2024-02-04
Автомобильный усилитель Gryphon Lite 2.80 попал ко мне в ремонт с диагнозом "не включается". Подключив усилитель к блоку питания - ничего не произошло. Т.к. ранее с автомобильными усилителями я не имел дела, то изначально не знал, что подавать питание нужно не только на +12V и GND, но на контакт REM.
Когда я это сделал, то тоже ничего особенного не произошло, кроме того, что усилитель стал жрать 1.5 Ампера на ровном месте. И хотя в усилителе предусмотрена какая-то зашита, она видимо не работала, т.к. ни индикатор питания, ни индикатор защиты не светились.

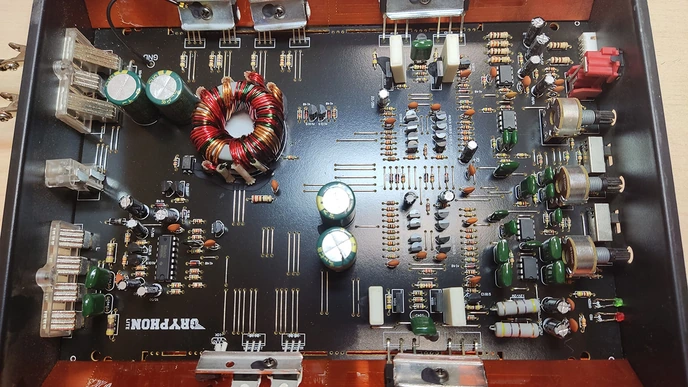

![Разобраный усилитель Gryphon lite 2.80](/images/usilitel_gryphon_lite/1.webp)
Разобрав усилитель не было видно ничего криминального кроме немного подгоревших резисторов на выходе усилителя. Внутри все было чисто и красиво. На плате каждый элемент подписан и указан его номинал.
![Плата усилителя Грфион 2.8](/images/usilitel_gryphon_lite/2.webp)
![Печатная плата Gryphon lite 2.80](/images/usilitel_gryphon_lite/3.webp)
Дальше я пошел по самому простому пути - подал питание на усилитель и подождал немного, при потреблении тока в 3.5А, выделяемая мощность должна где-то должен рассеиваться, а следовательно в этом месте усилитель будет нагреваться.
Как оказалось нагревались транзисторы в блоке питания и выходные транзисторы в одном из каналов усилителя. Прозвонка транзисторов показала, что в блоке питания транзисторы рабочие, а вот транзисторы одном в канале усилителя оказались пробитыми. Это транзисторная пара Toshiba A1941 и C5198
После разговора с клиентом, я предположил, что наверное он случайно замкнул провода от динамика то ли между собой то ли на корпус, на что получил утвердительный ответ.
В итоге, весь ремонт заключался в том, чтобы заменить пробитые транзисторы A1941 C5198. В добавок заменил балластные резисторы на выходах каналов на более мощные, т.к. было видно, что заводские, в процессе работы поджариваются.
![Замена транзисторов A1941 C5198](/images/usilitel_gryphon_lite/4.webp)
![Подгоревшие резисторы на выходе 4,7 Ом](/images/usilitel_gryphon_lite/6.webp)
![Заменены резисторы на более мощные](/images/usilitel_gryphon_lite/7.webp)
После замены транзисторов и подачи питания, потребление тока усилителем в покое составило около 0,5 Ампер, и зеленый светодиод питания указывал на успешное включение.
![Усилитель Gryphon после ремонта](/images/usilitel_gryphon_lite/8.webp)
![Светодиод показывает включение усилителя](/images/usilitel_gryphon_lite/9.webp)
![Для проверки работоспособности подключил динамик и подал музыку на вход](/images/usilitel_gryphon_lite/10.webp)
Вот такой ремонт усилителя Gryphon Lite 2.80 получился. Также смотрите видео о ремонте этого усилителя:
Бонусный ремонт четырехканального усилителя Supra SBD-A4120.
На этот усилитель даже есть схема:
При включении срабатывала защита, светился красный светодиод. Усилитель был в ужасном состоянии, и первым делом я прозвонил все транзисторы, вроде бы все рабочие. Но защита все равно срабатывает.
![Этикетка Supra SBD-A4120](/images/usilitel_gryphon_lite/13.webp)
![Плата усилителя Supra A4120](/images/usilitel_gryphon_lite/11.webp)
![Блок питания усилителя Supra A4120 - отключить защиту](/images/usilitel_gryphon_lite/12.webp)
Я решил отключить защиту на усилителе для того, чтобы понять как себя будет вести усилитель без защиты.
Для того чтобы отключить защиту на усилителе Supra SBD-A4120 нужно выпаять диод D9(на фото он его видно над микросхемой TL494), теперь усилитель включится и выдаст неисправный элемент. После включения усилителя без защиты, усилитель начал потреблять много тока и один из транзисторов сильно нагрелся. Видимо из-за того что усилитель был грязным прозвонить нормально не получилось. Оказалось, что в одном из четырех каналов были пробиты два транзистора 50N06.
После замены неисправных транзисторов, нужно не забыть обратно включить защиту и включить усилитель. После включения, зеленый светодиод радостно засветился, чем сообщил об успешном включении и исправности усилителя.
